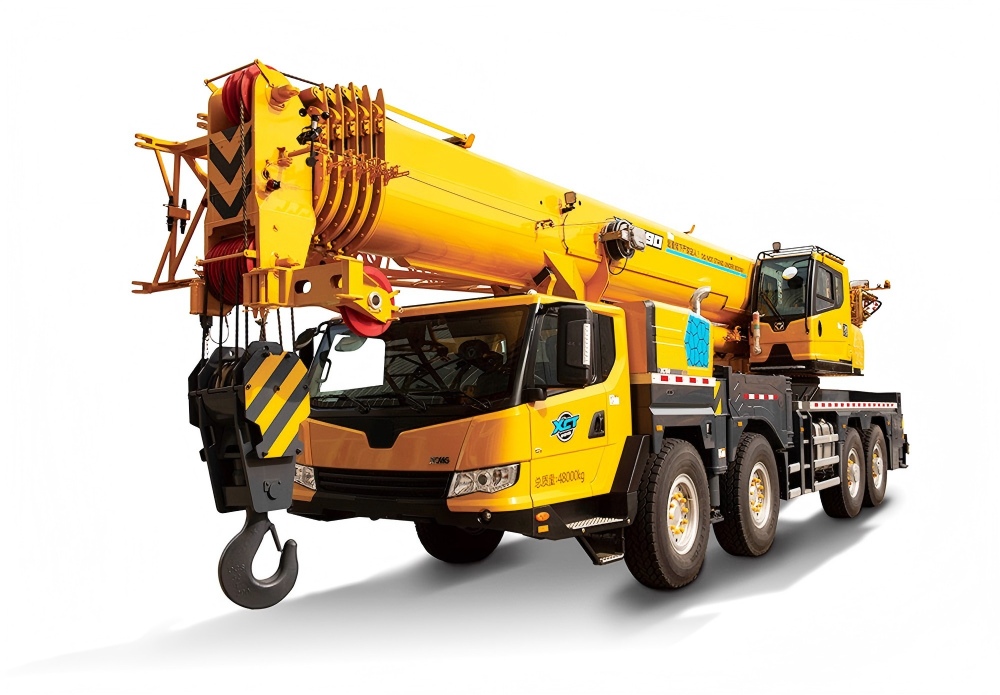

Home > Hoisting machineryTruck crane XCMG XCT90 Truck Crane
Item | Unit | Specification |
Dimensions | ||
Overall length | mm | 13985 |
Overall width | mm | 2780 |
Overall height | mm | 3990 |
Wheel base | mm | 2000+4000+1500 |
Wheel track | mm | 2354/2354/2291/2291 |
Weight | ||
Total weight in travel | Kg | 48000 |
Axle load | Kg | 12000/12000/12000/12000 |
Power | ||
Engine model | MC11.40-50 / WP12.375E50 / MC11.40-60/ MC11.39-30 | |
Engine rated power | kw/(r/min) | 297/1900 276/1900 297/1900 290/1900 |
Engine rated torque | N.m/(r/min) | 1900/1000~1400 1800/1000~1400 1907/1000-1400 1900/1000~1400 |
Travel | ||
Travelling | ||
Max. travel speed | km/h | ≥90 |
Min. stable travel speed | km/h | 1.7~3 |
Turning | ||
Min. turning diameter | m | ≤20 |
Min. turning diameter(boom head) | m | ≤25.2 |
Max. grade ability | % | ≥45 |
Min. ground clearance | mm | 367 |
Approach angle | ° | 21 |
Departure angle | ° | 15 |
Braking distance | m | ≤10 |
Fuel consumption for 100km | L | 45 |
Lifting performance | ||
Max. total rated lifting capacity | t | 90 |
Min. rated working radius | m | 3 |
Base boom Max. load moment | kN·m | 3528 |
Turning radius at turntable tail | mm | 4465(Counter weight)4580(Winch) |
Outrigger | ||
Longitudinal distance span | m | 7.95 |
Lateral distance span | m | 7.9 |
Max. lifting height | ||
Base boom | m | 12.8 |
Fully extended boom | m | 58 |
Fully extended boom+jib | m | 82 |
Fully extended boom+jib+ extension | - | |
Boom length | ||
Base boom | m | 12.4 |
Fully extended boom | m | 58 |
Fully extended boom+jib | m | 83.3 |
Fully extended boom+jib+ extension | m | - |
Working speed | ||
Max. swing speed | r/min | ≥1.8 |
Lifting speed | ||
Main winch | s | ≥135(Single rope, fourth layer, no load) |
Vice winch | s | ≥90(Single rope, fourth layer, no load) |
Boom full extension time | ||
extension | s | ≤450 |
contraction | s | - |
Boom elevating time | ||
Lifting | s | ≤50 |
Dropping | s | - |
Horizontal | ||
Stretching | s | ≤40 |
Retracting | s | ≤30 |
Vertical | ||
Stretching | s | ≤40 |
Retracting | s | ≤30 |
