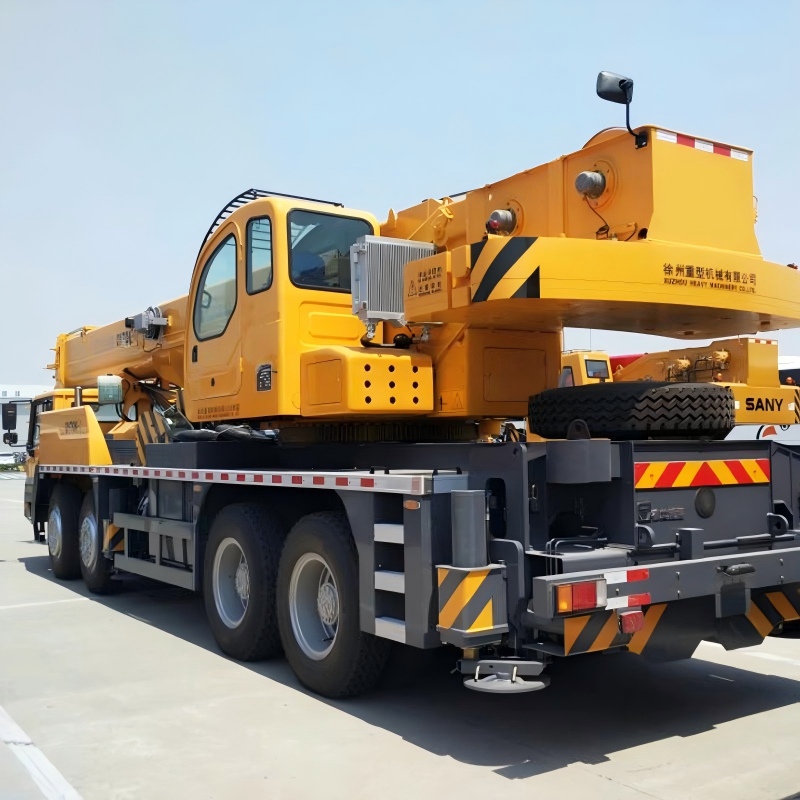

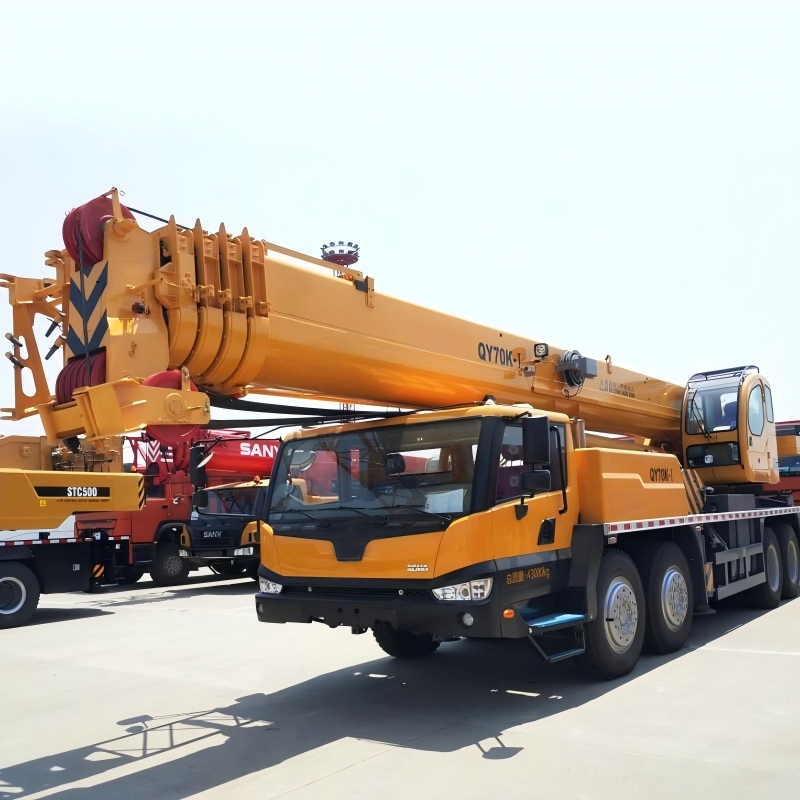

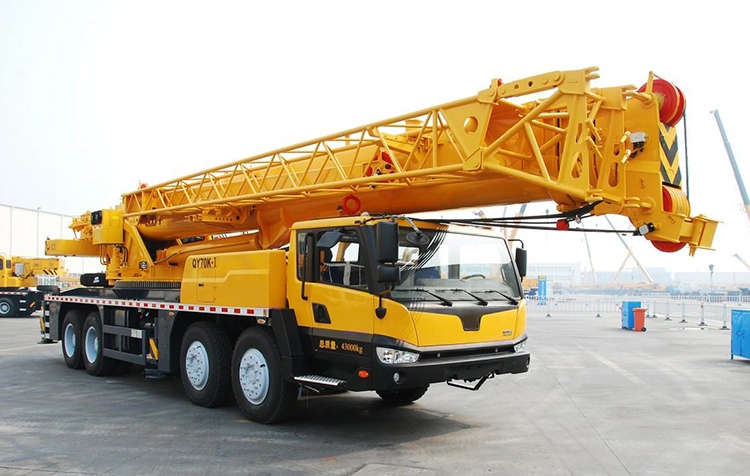

Home > Hoisting machineryTruck crane QY70K-I
Item | Unit | Specification |
Dimensions | ||
Overall length | mm | 13930 |
Overall width | mm | 2800 |
Overall height | mm | 3575/3630 |
Wheel base | mm | 1470+4105+1350 |
Wheel track | mm | 2304/2304/2075/2075 |
Weight | ||
Total weight in travel | Kg | 43000 |
Axle load | Kg | Front 17000 Rear 26000 |
Power | ||
Engine model | WD615.338/WP10.375/SC9DF375Q3 | |
Engine rated power | kw/(r/min) | 276/2200 276/2200 275/2200 |
Engine rated torque | N.m/(r/min) | 1500/1300~1600 1460/1200~1600 1500/1300~1500 |
Travel | ||
Travelling | ||
Max. travel speed | km/h | 80 |
Min. stable travel speed | km/h | - |
Turning | ||
Min. turning diameter | m | 24 |
Min. turning diameter(boom head) | m | 29.6 |
Max. grade ability | % | 40 |
Min. ground clearance | mm | 327 |
Approach angle | ° | 19 |
Departure angle | ° | 11 |
Braking distance | m | ≤10 |
Fuel consumption for 100km | L | 45 |
Lifting performance | ||
Max. total rated lifting capacity | t | 70 |
Min. rated working radius | m | 3 |
Base boom Max. load moment | kN·m | 2303 |
Turning radius at turntable tail | mm | 3550 |
Outrigger | ||
Longitudinal distance span | m | 6.1 |
Lateral distance span | m | 7.3 |
Max. lifting height | ||
Base boom | m | 11.8 |
Fully extended boom | m | 44.2 |
Fully extended boom+jib | m | 59.4 |
Boom length | ||
Base boom | m | 11.6 |
Fully extended boom | m | 44.5 |
Fully extended boom+jib | m | 59.5 |
Fully extended boom+jib+ extension | m | - |
Working speed | ||
Max. swing speed | r/min | 2 |
Lifting speed | ||
Main winch | s | Fully-load 75 no-load130 |
Vice winch | s | Fully-load 98 no-load108 |
Boom full extension time | ||
extension | s | 150 |
contraction | s | - |
Boom elevating time | ||
Lifting | s | 60 |
Dropping | s | - |
Outrigger full extension time | ||
Horizontal | ||
Stretching | s | 30 |
Retracting | s | 20 |
Vertical | ||
Stretching | s | 35 |
Retracting | s | 30 |
